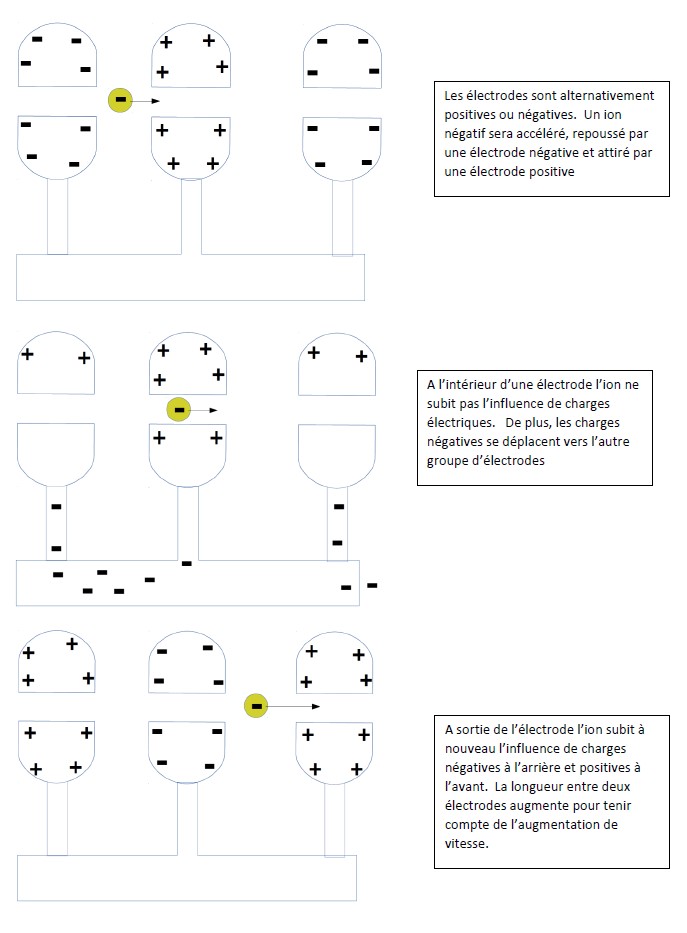

(Deja a l'époque il s'agissait de créer une onde progressive le long des électrodes, mais une vision de principe plus simple, à un instant donné, peut aussi etre la création d'accumulations de charges électriques sur les électrodes. )
revenons un instant sur la connaissance de l'électricité au XVIIIeme
siecle: il y a deux (positive, négative) sortes de charges
électriques, si elles sont de meme signe elles se repoussent, et
s'attirent si elles sont de signe contraire
(c'est d'ailleurs l'essentiel des notions de base nécessaires pour suivre les explications des pages de ce site)
Cette vidéo illustre la création de mouvement à partir d'effets de répulsion ou attraction entre charges électriques. Le fonctionnemnent du Linac s'appuie sur les mêmes effets mais est un peu différent.
((ici on a aussi une illustration de la création de charges électriques par une pression sur un cristal avec effet piézo éléctrique, ici dans un instrument de cuisine de la fin du XXeme siecle, ce qui était une découverte de Pierre Curie à la fin du XIXème siecle et qu'on pourra retrouver dans les instruments de mesure utilisés par Marie Curie pour leur découverte du Radium. Impressionnante parabole sur la recherche fondamentale et ses multiples applications et implications.))

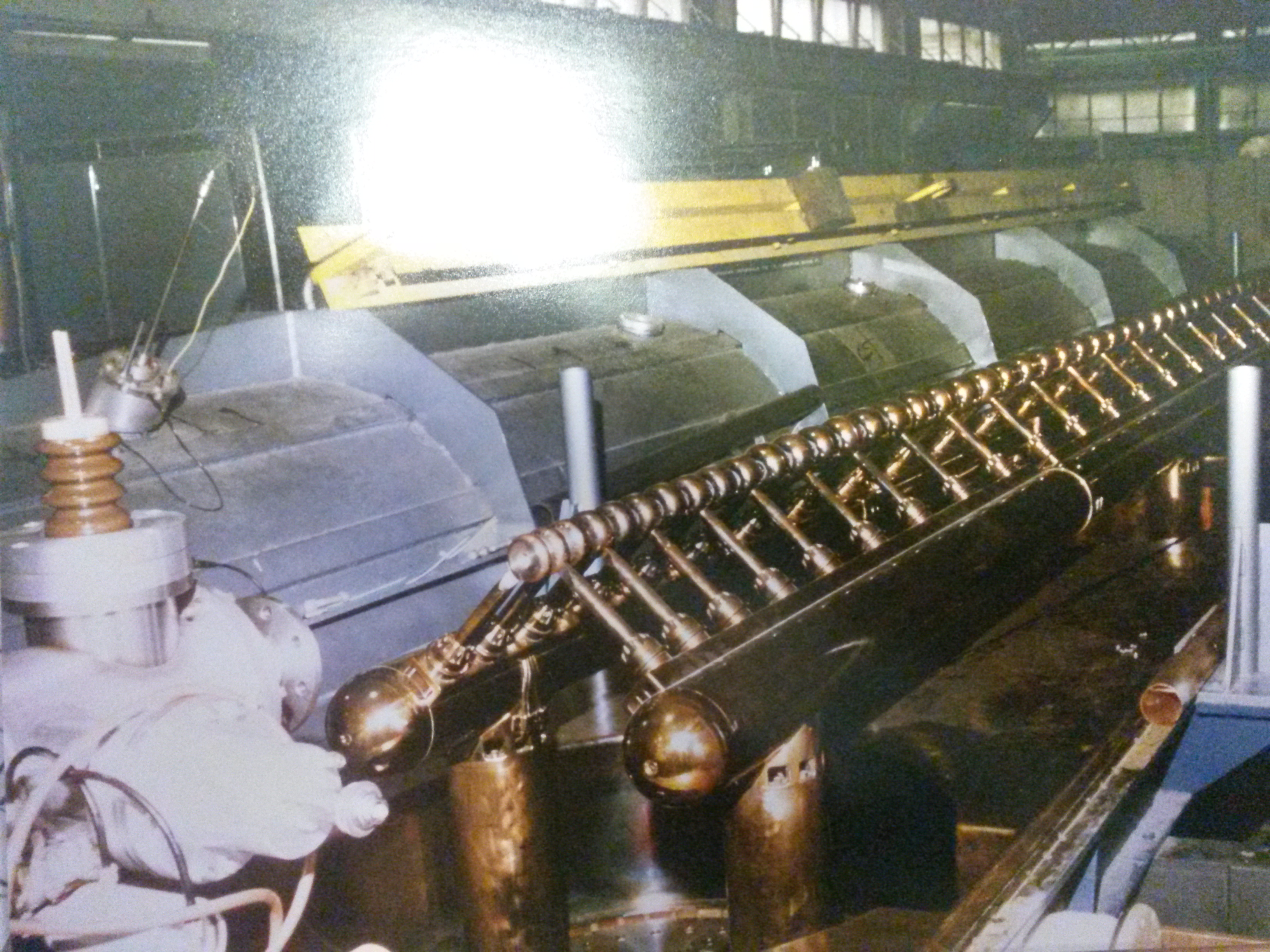

Le Linac fonctionnait sous vide, à l'intérieur d'un couvercle (déposé à gauche sur la photo,
lors d'une intervention d'entretien sur son site de fonctionnement). le tout
formait une "cavité résonnante". C'est à dire comme (mais ce ne sont pas les memes "choses" qui vibrent-résonnent)
le corps d'une guitare par rapport aux vibrations de l'air créées par les cordes,
un pont sous l'effet des pas d'une troupe, une balancoire,
ici des charges électriques apparaissant en cadence dans un conducteur (boucle de courant).
(quelques exemplaires de LINACs avec cette structure en deux lignes parallèles ont été fabriqués dans le monde, et il est possible que celui ci soit le seul exemplaire existant encore actuellement. Grace alors à son classement par les monuments historiques, en 1989, alors qu'il n'avait que vingt ans, ce qui était plutot courageux de leur part. C'était d'ailleurs le premier objet mobilier scientifique classé du XXème siècle. )
Le mouvement des charges entre les électrodes est excité par un courant extérieur, qui, passant dans une boucle de courant, influence la cavité et la fait résonner (si tout se passe bien). (la boucle de courant se situait au premier pied, mais voir près d'un autre pied, vers le milieu du LINAC (photo ci dessous: à droite ), une autre boucle qui servait à la mesure)

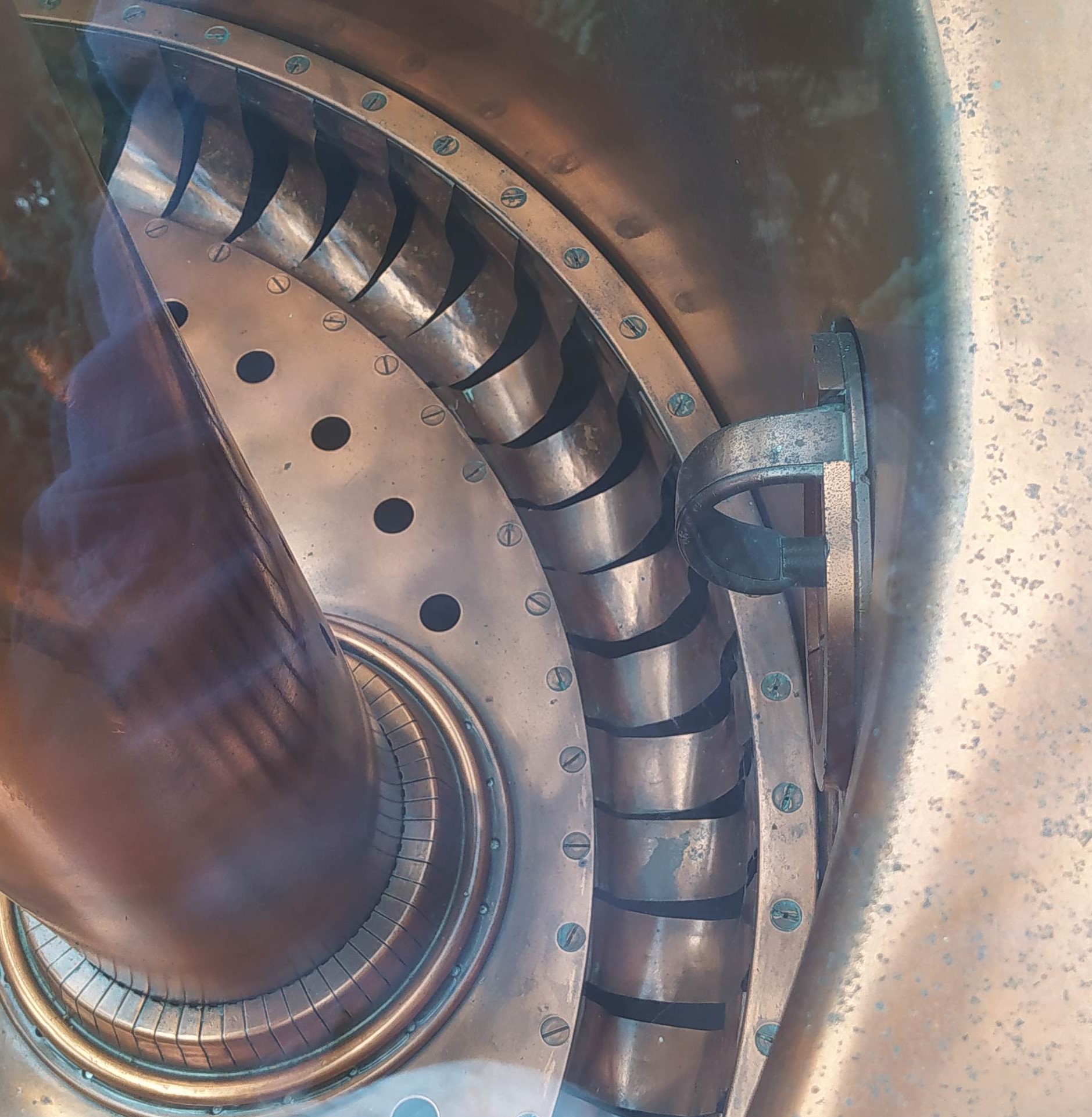

on voit ici (à droite) la boucle de courant, pour la mesure.
On voit aussi un des fonds de cuve mobile verticalement qui permettaient de réaliser l'accord, et dont les parties les plus souples ont été malmenées lors du passage du "trottoir" en amenant le LINAC du parking à la pelouse.
